تقرير الوزن النوعي للتربة – Specific Gravity

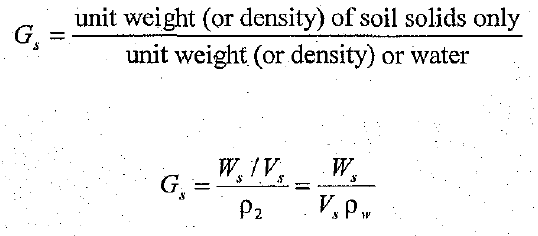

يعرف الوزن النوعي لمادة معينة بأنه نسبة وزن حجم معين من المادة إلى وزن حجم مساوٍ من الماء المقطر. في ميكانيكا التربة ، يعتبر الوزن النوعي للمواد الصلبة في التربة (والتي يشار إليها عادة بالكثافة النوعية للتربة) معلمة مهمة لحساب العلاقة بين الوزن والحجم. وبالتالي الوزن النوعي ، Gs يتم تعريفهما كما يلي:

تقرير الكثافة النوعية للتربة - Specific Gravity

Where:

  • Ws= mass of soil solids (g)
  • Vs= volume of soil solids (cm3)
  • Pw= density of water (g/cm3)

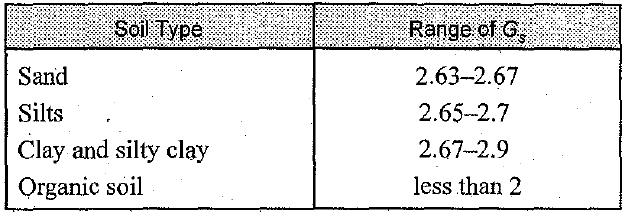

يتم إعطاء النطاقات العامة لقيم Gs للترب المختلفة في الجدول التالي:

تقرير الكثافة النوعية للتربة - Specific Gravity

الغرض من التجربة:

تحديد الوزن النوعي للتربة الذي له أهمية في حساب نسبة الفراغ ، المسامية ، وزن الوحدة ، درجة التشبع … إلخ.

الأدوات:

  1. قارورة حجمية (500 مل)
  2. محرار له قابلية قياس حتى 0.5 الدرجة المئوية
  3. ميزان حساس يصل إلى 0.01 غرام
  4. الماء المقطر
  5. مضخة فراغ أو الشافطة
  6. تبخير الأطباق
  7. ملعقة
  8. زجاجة بلاستيكية للضغط .
  9. فرن التجفيف

نظرية التجربة:

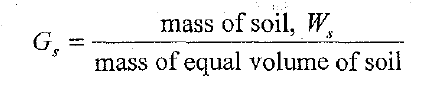

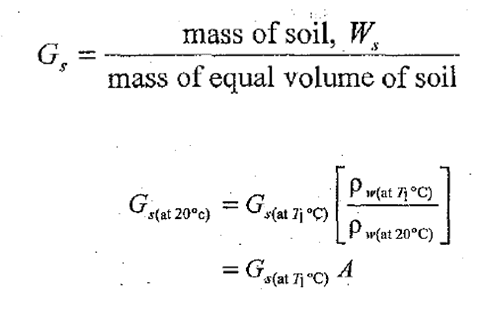

  • حساب الوزن النوعي

تقرير الكثافة النوعية للتربة - Specific Gravity

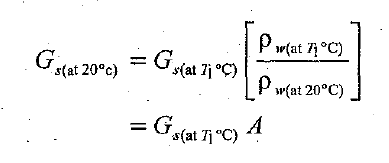

يتم الإبلاغ عن الوزن النوعي بشكل عام على قيمة كثافة الماء عند 20 درجة مئوية. وبالتالي:

تقرير الكثافة النوعية للتربة - Specific Gravity

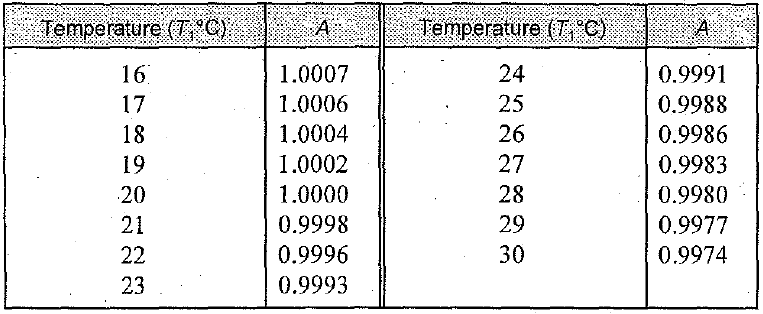

  • يتم إعطاء قيم A في الجدول التالي:

تقرير الكثافة النوعية للتربة - Specific Gravity

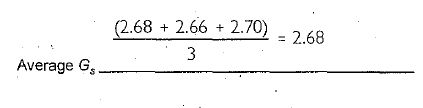

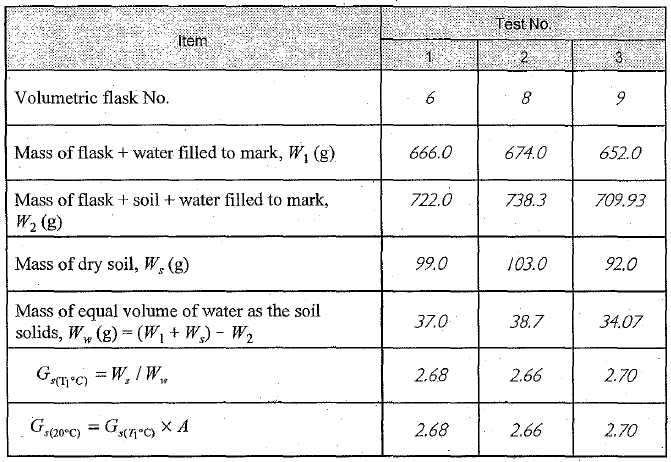

يجب إجراء ثلاثة اختبارات كثافة نوعية على الأقل. للحصول على نتائج صحيحة ، يجب ألا تختلف هذه القيم بأكثر من 2 إلى 3٪. يظهر حساب العينة لكثافة نوعية في الجدول.

تقرير الكثافة النوعية للتربة - Specific Gravity

تقرير الكثافة النوعية للتربة - Specific Gravity

طريقة العمل:

  1. تنظيف القارورة الحجمية جيدا وتجفيفها.
  2. املأ القارورة بعناية بالماء المقطر غير المهيأ حتى 500 ملل (يجب أن يكون الجزء السفلي من الهلالة عند علامة 500 مل).
  3. حساب كتلة القارورة والماء المملوء بعلامة 500 مل (W1).
  4. أدخل مقياس الحرارة في القارورة بالماء وحدد درجة الحرارة من الماء.
  5. ضع ما يقرب من 100 جرام من التربة الجافة في طبق التبخر.
  6. إذا كانت التربة متماسكة ، فقم بإضافة الماء (يتم تهشيره وتقطيره) إلى التربة وخلطه على شكل عجينة ناعمة. يبقيه لمدة حوالي نصف إلى ساعة واحدة في طبق التبخير. (ملاحظة: هذه الخطوة ليست ضرورية للحبيبات ، أي ، التربة غير المتماسكة).
  7. نقل التربة (إذا كانت حبيبية) أو معجون التربة (إذا كانت متماسكة) في القارورة الحجمية.
  8. أضف الماء المقطر إلى القارورة الحجمية التي تحتوي على التربة (أو معجون التربة) لجعلها ممتلئة بالثلثين.
  9. قم بإزالة الهواء من خليط التربة-الماء. يمكن القيام بذلك من خلال:
  • A. قم بغلي القارورة برفق على خليط التربة المائية لمدة 15 إلى 20 دقيقة. ترافق الغليان مع التحريك المستمر للقارورة. (إذا تم تطبيق الكثير من الحرارة ، قد تغلي التربة أكثر)
  • B. تسليط هواء من خلال مضخة فراغ أو الشافطة حتى يتم خروج كل الهواء الملتف.

هذه خطوة مهمة للغاية. تعود معظم الأخطاء في نتائج هذا الاختبار إلى الهواء المحبوك الذي لا يتم إزالته.

  1. أحضر درجة حرارة خليط الماء-التربة في القارورة الحجمية إلى درجة حرارة الغرفة ، أي ، T1شاهد الخطوة 4. (درجة حرارة الماء هذه في درجة حرارة الغرفة).
  2. أضف الماء المقطر غير المهيأ إلى القارورة الحجمية حتى يلمس الجزء السفلي من الهلالة علامة 500 mL. جفف أيضا خارج القارورة والداخل من الرقبة أعلاه.
  3. حدد الكتلة المشتركة للزجاجة بالإضافة إلى التربة بالإضافة إلى الماء (W2).
  4. كإجراء وقائي ، تحقق من درجة حرارة التربة والماء في القارورة لمعرفة ما إذا كانت أو لم تكن.
  5. صب التربة والمياه في طبق التبخير. استخدم زجاجة من البلاستيك وأغسل القارورة بالداخل. تأكد من عدم ترك أي تربة بداخلها.
  6. ضع صحن التبخير في فرن لتجف إلى وزن ثابت.
  7. حدد كتلة التربة الجافة في طبق التبخير (Ws).

الحسابات:

يتم حساب الوزن النوعي للمجموعات ال 3 بتطبيق العلاقات الآتية:

تقرير الكثافة النوعية للتربة - Specific Gravity
