تجربة فحص الاختراق للمواد القيرية (البيتومين) – تقرير مع المناقشة
فحص الاختراق للبيتومين هو اختبار حيث يُسمح لإبرة الاختراق القياسية [بحمل 100 غم كأقصى حمل مفروض] لاختراق عينة قياسية من المواد القيرية لفترة زمنية قياسية [5 ثوان] ، تحت درجة حرارة الاختبار القياسية [25 درجة مئوية]. يتم التعبير عن قيمة الاختراق كـ 10/1 من ملم.
- يتم إجراء فحص الاختراق للبيتومين بهدف تحديد درجات البيتومين ويمكن تحديد درجة البيتومين بمساعدة نتائج اختبار الاختراق.
- اختبار الاختراق يمكن أن يوفر لك أيضًا فكرة عن نعومة أو صلابة عينة البيتومين.
- يمكن أن تقودنا نتائج الاختراق أيضًا فيما يتعلق بالأحوال الجوية التي يكون فيها البيتومين المعين مناسبًا للاستخدام.
يحدد اختبار اختراق البيتومين صلابة أو نعومة البيتومين من خلال قياس العمق في الملليمتر والتي ستخترق الإبرة المحملة القياسية عموديًا في خمس ثوانٍ بينما يتم الحفاظ على درجة حرارة عينة البيتومين عند 25 درجة مئوية.

أيضاً ، يتم استخدام اختبار الاختراق من البيتومين لقياس اتساق الاسفلت. يتم تطبيق هذا الاختبار على وجه الحصر تقريبا على البيتومين. بالنسبة إلى القطران ، يتم استخدام اختبارات التخفيضات والمستحلبات الأخرى.

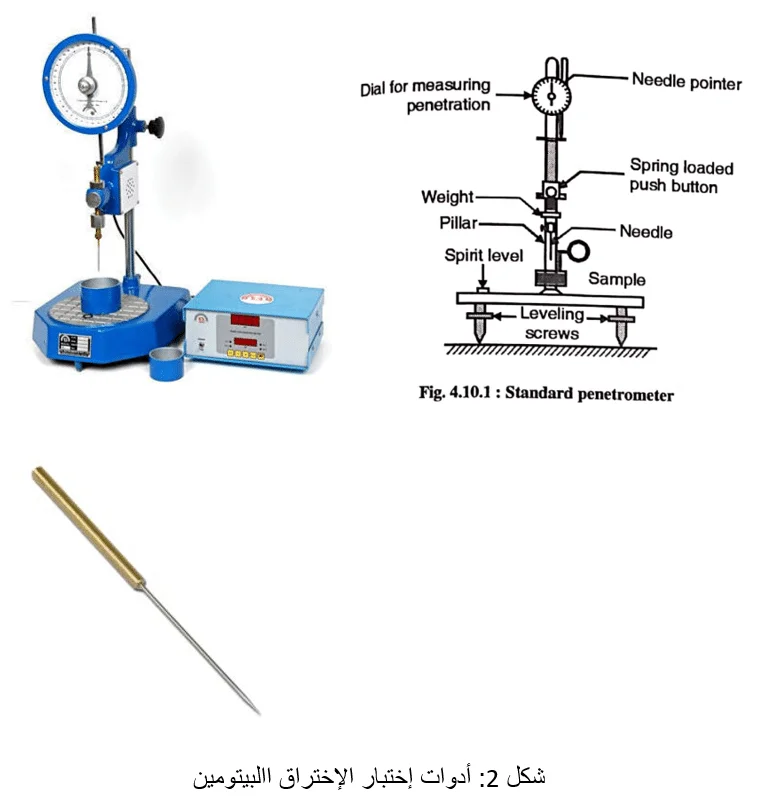

المعدات لاختبار الاختراق
- جهاز الاختراق (Penetration Apparatus)،
- حاوية (Container)،
- إبرة (Needle)،
- ساعة التوقيف (Stop watch)،
- خزان الماء (Water bath)،
- محرار (Thermometer).

خطوات إجراء فحص الاختراق للبيتومين
- يتم تخفيف البيتومين ليكون متماسك ، ويقلب جيدًا ويصب في حاويات الاختبار. يتم الاحتفاظ بعمق البيتومين في الحاوية على الأقل 15 ملم أكثر من الاختراق المتوقع. هنا تعتمد مواصفة (I.S. 1203-1958).
- الآن يتم وضع حاويات العينات في خزان مائي يتم التحكم بدرجة حرارته عند درجة حرارة 25 مئوية لمدة ساعة واحدة.
- ثم في نهاية ساعة واحدة ، يتم أخذ العينة من الخزان المائي ويتم إحضار الإبرة على سطح عينة البيتومين (تلامس سطح العينة ولكن دون إختراق) في ذلك الوقت يتم تعيين قراءة الدايل (dial gauge) عند الصفر أو يتم ملاحظة قراءة المقياس عندما تكون الإبرة في اتصال مع سطح العينة.

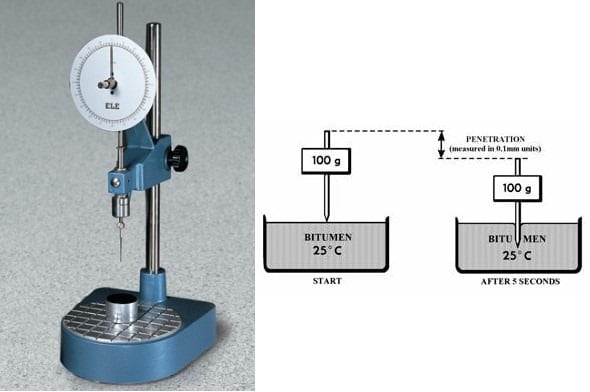

- بعد ذلك يتم إطلاق الإبرة ويسمح للإبرة بالاختراق لمدة 5 ثوانٍ ويتم تسجيل القراءة النهائية. في تلك العينة ، يجب أخذ ثلاث قراءات على الأقل على مسافات تفصل بينها 10 مم على الأقل. بعد كل اختبار ، يجب فك الإبرة ، ومسحها بالبنزين وتجفيفها. يتم تسجيل مقدار الاختراق كما هو مبين في الشكل أدناه.

5. القيمة الرئيسية (المعدل) لثلاثة قياسات هي اختبار الاختراق.
6. تعتمد دقة الاختبار على درجة حرارة الصب ، وحجم الإبرة ، والوزن الموضوع على الإبرة ، ودرجة حرارة الاختبار.
7. تؤخذ القراءات كوحدات للإختراق:
- حيث ، 1 وحدة = (10/1) مم
- أي إذا كانت قيمة الاختراق هي N ،
- المسافة المخترقة = (N / 10) مم.
الاحتياطات أثناء اختبار الاختراق
- يجب عدم نقل الحاوية أثناء غرز الإبرة في العينة.
- يجب أن تكون العينة خالية من أي مواد خارجية.
- يستخدم البنزين لتنظيف الإبرة وتجفيفها قبل الاختراق.
- لا يحدث أي اضطراب في وقت الاختراق.
- استخدام قفازات اليد و أحذية السلامة في وقت الاختبار.

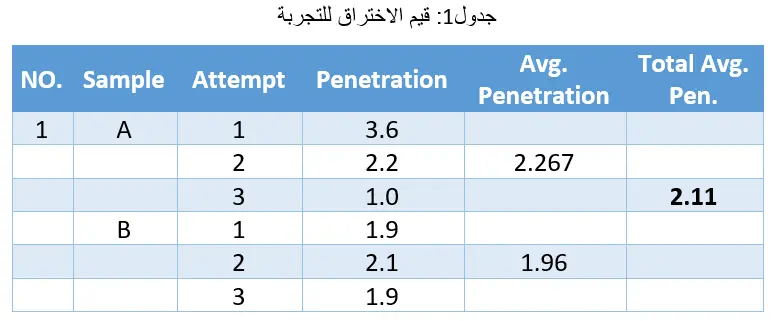

الحسابات

المناقشة
قيمة الاختراق لأنواع مختلفة من البيتومين المستخدمة في بناء الطرق تتراوح بين 20 إلى 225. ومع ذلك فإن البيتومين ذو درجة 40/30 و 100/80 أكثر شيوعًا في إنشاء الطرق اعتمادًا على نوع الإنشاء وظروف المناخ. في البيتومين الحار يكون 40/30 مفضل.
- تؤثر قيمة درجة الحرارة على استخدام البيتومين. يتم استخدام درجة اختراق أقل في حالة المناخ الدافئ لتجنب التليين وتستخدم مجموعة درجة اختراق عالية من 210/180 في حالة المناخ البارد لمنعه من الهشاشة المفرطة.

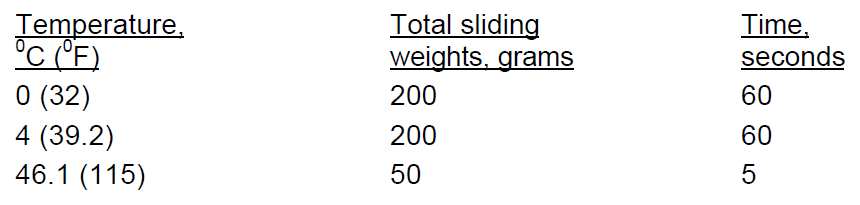

يتم إجراء الاختبار عادة عند درجة حرارة 25 مئوية مع الوزن الإجمالي للإبرة والمغزل والأوزان المضافة 100 غرام ، يتم إطلاق الإبرة لمدة 5 ثوان. إذا لم يكن من الممكن الحصول على هذه الشروط أو في حالة وجود ظروف خاصة ، يمكن استخدام أحد الشروط البديلة التالية: –

تجدر الإشارة إلى أنه في فصل الصيف للحصول على درجة حرارة قياسية تبلغ 25 درجة مئوية في العراق ، عادة ما يكون تبريد خزان الماء مطلوبًا ، لذلك قد يكون أكثر ملاءمة في كثير من الحالات لاستخدام درجة حرارة 46.10 درجة مئوية.
