مسطرة جهاز المساحة اللفل | شرح كيفية أخذ قراءة مسطرة جهاز Level

مهلا ، هل تريد معرفة المزيد عن Leveling Staff وكيف تأخذ قراءة القامة؟

(هههه) أنا أعلم أنك تريد.

لذلك ، دعنا ننتقل.

مسطرة جهاز التسوية ( Leveling Staff )

تعتبر القامة أو مسطرة جهاز اللفل أداة تستخدم لتحديد الفرق في الارتفاع بين نقطتين.

تُعرف مسطرة التسوية باسم القامة لجهاز الميزان ، وقضيب التسوية ، وعمود التسوية ، ومسطرة القراءة الذاتية لجهاز ليفل ، حيث قد يتم أخذ قراءات المسطرة مباشرة من قِبل رجل القياس من أداة التسوية.

يبلغ طول مسطرة التسوية الجديدة (في النظام المتري) 4 أمتار ويصل طولها إلى قطعتين بطول مترين.

هذا خفيف ، أكثر ملائمة للتعامل ويسهل أخذ القراءات بدقة أكبر من النوع التلسكوبي.

عرض وسمك قامة التسوية هو 75 ملم و 18 ملم على التوالي.

يتم صنع مسطرة جهاز التسوية من خشب السرو المحنك وخشب الصنوبر الأزرق أو خشب الديودار الخالي من العيوب مثل الشقوق والهجمات الحشرية وما إلى ذلك.

يتم تصنيع قامة التسوية أيضا من الألومنيوم.

فيما يتعلق بالجودة ، تعتبر مسطرة الألمنيوم الأفضل والأكثر دقة.

يتم توفير مفصل قابل للطي لربط القطعتين مع جهاز قفل في الخلف.

المفصل المقدم هو:

(1) يمكن طي مسطرة اللفل بطول مترين؛

(2) يمكن فصل القطعتين بسهولة عن بعضها البعض عند الحاجة لتسهيل التعامل والتلاعب بسهولة؛

(3) وعندما يتم قفل القطعتين معًا ، تكون المسطرة صلبة تمامًا في المفصل ومستقيمة تمامًا.

يتم توفير قبعات النحاس في الجزء السفلي وأعلى القامة.

يتم توفير صفيحة أرضية من الحديد الزهر مع مسطرة التسوية ، والتي يمكن استخدامها كصفيحة أرض.

تحتوي الصفيحة الأرضية على ثقب نصف دائري في الوسط بحيث يمكن تثبيته في قاع المسطرة باستخدام دبوس نحاسي.

يتم تثبيت فقاعة دائرية من 25 دقيقة حساسية في الجزء الخلفي من مسطرة لفل لتسهيل عقد المسطرة عموديا.

يبلغ قطر الفقاعة 12 ملم ، والارتفاع 6 ملم ، ومغطاة بشكل مناسب ومثبتة بمسامير نحاسية مقاومة للصدأ على ارتفاع مناسب.

يتم توفير التجهيزات اللازمة للانخفاض لاختبار وتصحيح الفقاعة الخلفية.

الوزن الكلي لمسطرة جهاز Level بما في ذلك جميع التجهيزات لا يزيد عن 6.5 كجم.

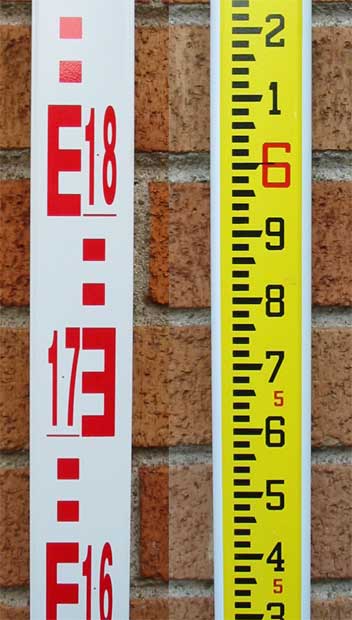

ينقسم كل متر إلى 200 قسم 5 مم لكل منهما.

يعطي التدرج المسافات بالضبط من الغطاء النحاسي السفلي لكل طول وتستمر من طول إلى آخر.

يتم وضع علامة على عدد الأمتار بالكامل على الجانب الأيمن بأرقام حمراء بارتفاع 35 ملم.

تبعد نهاية كل تدريجة مسافة 5 مم عن العدد الكلي السابق من الأمتار.

أسفل التدريجة “0” متر هو على بعد 5 ملم من أسفل مسطرة التسوية ، والجزء السفلي من التدريجة رقم “1” متر على بعد 5 ملم بعد أن تكون 1 متر قد انتهت تماما.

الأرقام تشير إلى أن كل ديسيمتر على الجانب الأيسر بأشكال سوداء. هناك علامة حمراء بعرض 70 مم وسمك 5 ملم في كل وحدة فاصلة.

يكتمل وحدة الكرسيمتر المقابلة في الجزء العلوي من العلامة الحمراء ، ومن هناك يبدأ الكرسيمتر التالي.

ينقسم كل طول عشري إلى 20 جزءًا بمسافات بديلة بالأبيض والأسود يبلغ سمك كل منها 5 مم.

وبالتالي فإن أقل عدد أو أصغر قسم يمكن قراءته هو 5 مم.

تم وضع علامة التدريجة على القامة بدقة + – 1 ملم.

شاهد الفيديو أدناه لفهم أفضل (شرح عربي)

أو شاهد هذا الفيديو الآخر (شرح انكليزي)

أخذ قراءة مسطرة جهاز Level (القامة)

تؤخذ قراءات القامة على النحو التالي:

(1) يتم إعداد الأداة وتسويتها بعناية.

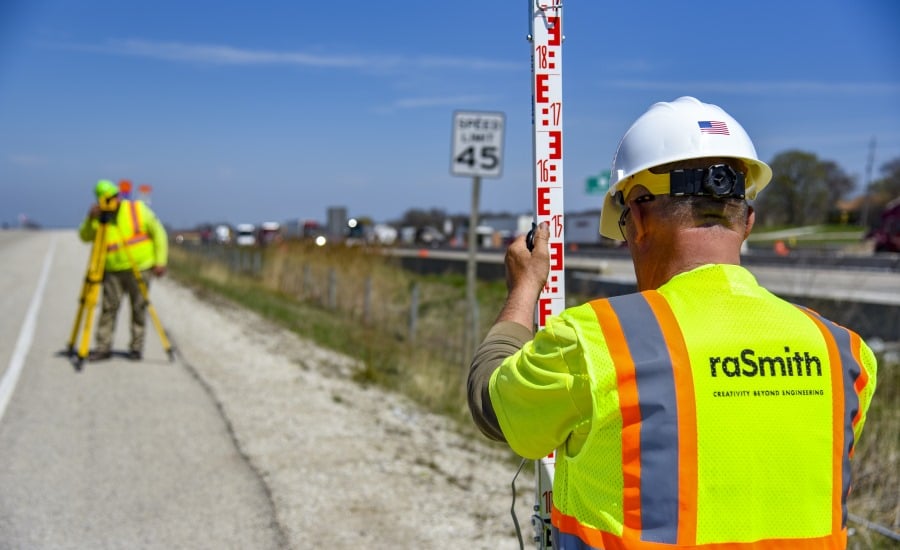

(2) يتم حمل مسطرة التسوية رأسياً على مكان المسطرة المراد.

لإبقاء المسطرة واقفة رأسياً ، يقف المساح (الشخص حامل المسطرة) خلف مسطرة التسوية مع كعوبه معاً وقاع المسطرة بين أصابع قدميه.

… ويحمل المسطرة بين يديه وفي ذروة وجهه. يتم تحريك مسطرة التسوية حتى تكون الفقاعة في الخلف في المركز.

(3) يتم توجيه التلسكوب نحو الموظفين من قبل رجل القياس ، وهو يركز باستخدام المسمار التركيز.

يتم تحريك التلسكوب في جهاز اللفل حتى تكون المسطرة بالضبط بين الخطين العموديين للمسطرة (منتصف المسطرة).

(4) إذا لم تكن الفقاعة الموجودة على التلسكوب في المنتصف ، يتم توسيطها باستخدام براغي القدم. يمكن الآن أخذ القراءات.

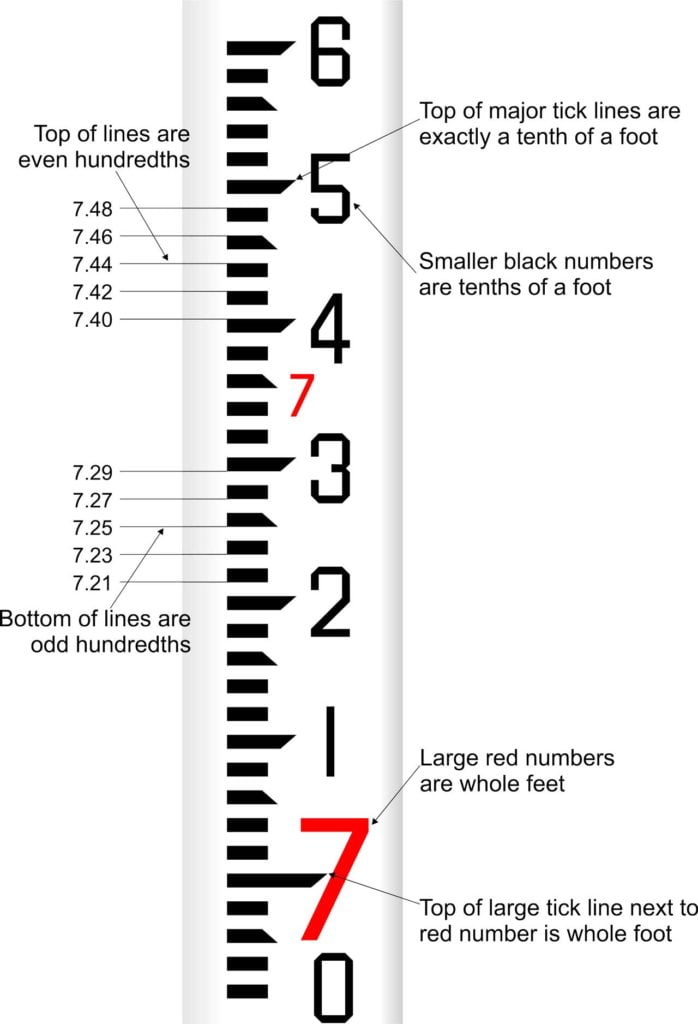

قراءة المسطرة هي القراءة على مسطرة التسوية التي يظهر عليها الخط الأفقي.

تتكون قراءة مسطرة التسوية من 4 أرقام.

يمثل الرقم الأول العدد الكلي للأمتار ، ويمثل الرقم الثاني الكسور العشرية ، ويمثل الرقمان الثالث والرابع ملليمترات.

وبالتالي ، إذا قلنا أن قراءة القامة هي 2.175 ، فهذا يعني حتى التقسيم الذي يظهر فيه الخط المتقاطع الأفقي الذي يقطع المسطرة ، ومتران ، و 1 ديسيمتر ، و 75 ملم.

… (75 مم تعني 15 مساحة على المسطرة).

عندما يتم رؤية مسطرة اللفل من خلال التلسكوب ، فإنها تبدو مقلوبة.

لذلك ، يجب قراءة المسطرة عند احتجازها على الأرض من أعلى إلى أسفل (وليس من أسفل إلى أعلى).

شكرا لقراءة هذا المقال! من فضلك ، لا تنسى مشاركته.
