Torsion Test

يتضمن اختبار اللي (Torsion Test) الالتواء لعينة على طول محور وهو اختبار مفيد للحصول على معلومات مثل إجهاد القص الالتوائي ، أقصى عزم دوران ، معامل القص ، وزاوية كسر المادة أو الواجهة بين مادتين.

الغرض من التجربة

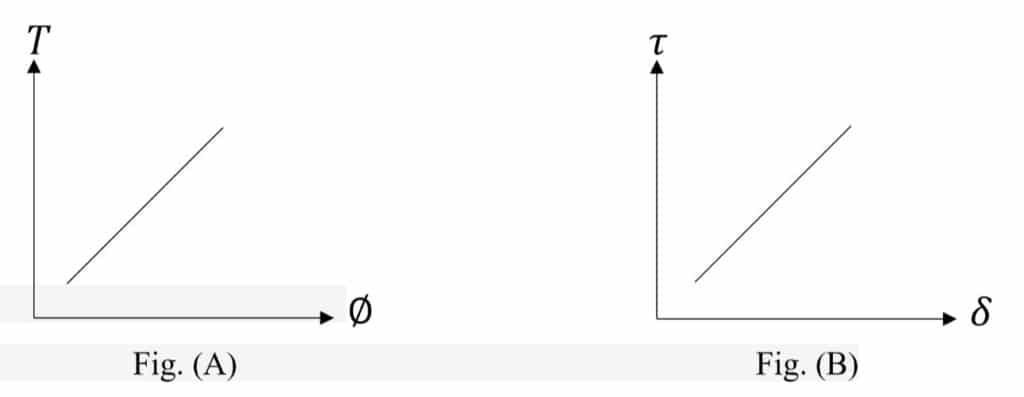

معرفة الخواص الميكانيكية للمعادن عند تسليط الحمل بشكل التواء. وأيضًا ، لرسم علاقة بين زاوية الالتواء وعزم الالتواء كما هو موضح في الشكل (أ)، و رسم العلاقة بين إجهاد القص و انفعال القص كما هو موضح في الشكل (ب).

العلاقة بين عزم الالتواء والزاوية

العينة

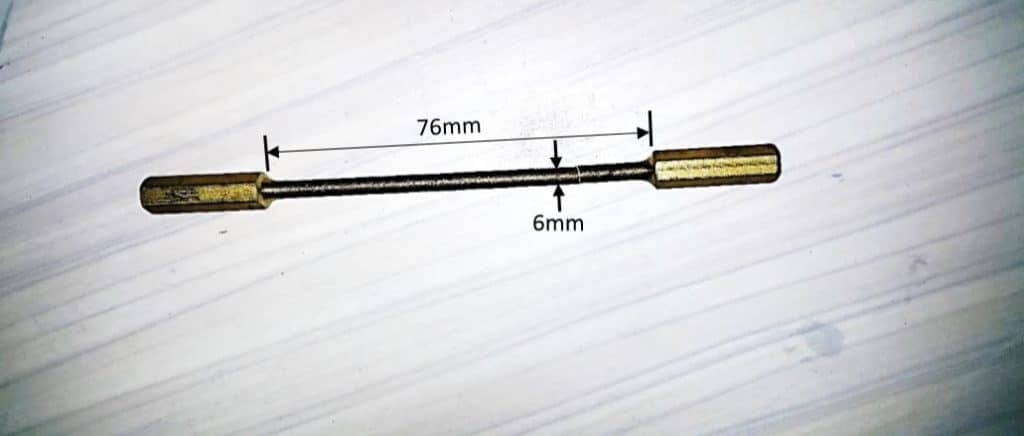

العينة عبارة عن معدن أسطواني يتم تثبيته بواسطة مثبتات الجهاز من الجانبين بقطر أكبر ويتم تطبيق عزم الالتواء على جزء القطر الأصغر من العينة. كما هو مبين أدناه:

معدن اسطواني

الجهاز المستخدم في التجربة

يتكون هذا الجهاز من:

  1. المثبتات لتثبيت العينة.
  2. عدادات لحساب عدد الدورات.
  3. عجلة لتدوير محور العينة تكون سرعة الجانب الأيسر أكبر من سرعة الجانب الأيمن وذلك للحصول على اختلاف في السرعة لتوليد عزم دوران ملتوي.
  4. عجلة تحتوي على تدرجات لقياس زاوية التواء تدور العجلة مع دوران المحور لتثبيت العينة.
  5. مقياس عزم الدوران.

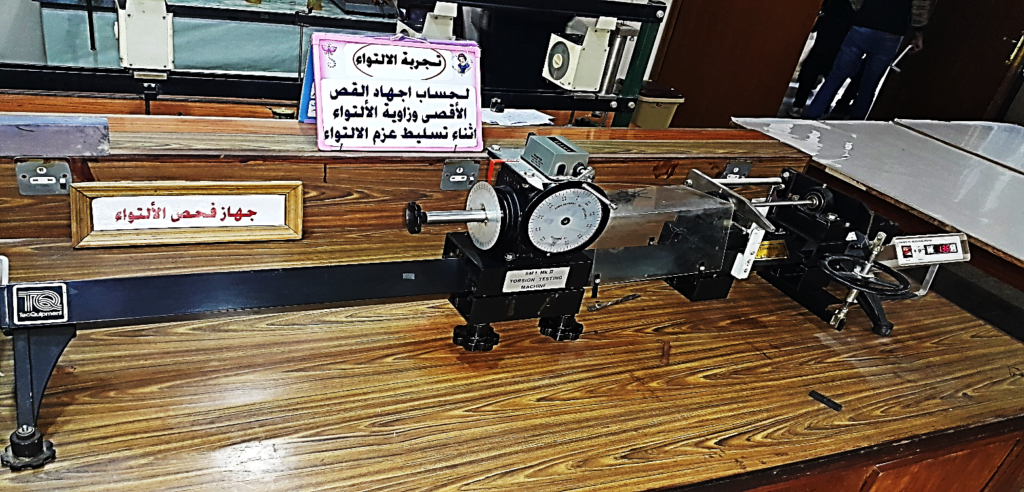

جهاز فحص الالتواء في جامعة تكريت
جهاز فحص الالتواء في جامعة تكريت

طريقة عمل التجربة

في البداية نقوم بتثبيت العينة على الجهاز من خلال المثبتات ثم إعادة ضبط الجهاز إلى نقطة الصفر و يتم تدوير محور الدوران حيث تكون سرعة دوران المحور إلى اليسار أكبر من سرعة الدوران على اليمين لتشكيل اللف على العينة المثبتة على الجهاز.

نأخذ قراءات من عداد الدورات ، حيث تساوي كل دورة واحدة على المحور 6 درجات على مقياس الزاوية ، وقراءات عزم الدوران مأخوذة أيضًا من عداد عزم الدوران.

نتائج تجربة عزم الالتواء

الحسابات

تستعمل القوانين التالية لحساب النتائج للتجربة:

فوانين عزم الالتواء

من خلال تطبيق القوانين أعلاه نحصل على النتائج التالية:

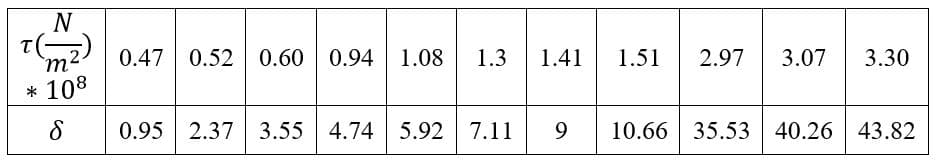

نتائج تجربة عزم الالتواء

نرسم العلاقات بين (T & ∅) و (τ & δ). كما هو مبين في الأشكال أدناه:

العلاقات البيانية لعزم الالتواء

المناقشة

في الرسومات البيانية الواضحة اعلاه ، تكون العلاقات خطية لأن كل من “زاوية عزم الدوران والالتواء” متناسبة نسبيًا مع بعضها البعض و “إجهاد القص وانفعال القص” أيضًا. وهذا التناسب جعل العلاقة خطية.
